KURZ GESAGT

Drei Dinge entscheiden über den passenden Bohrantrieb: das Drehmoment, das Bohrdurchmesser und Boden verlangen, das Gewicht und der Ölbedarf, die Ihr Trägergerät tragen und liefern kann, und die Frage, ob ein Medium durch die Welle muss. MGF baut 16 Modelle von 2.560 bis 76.000 Nm.

Wie viel Drehmoment braucht Ihre Bohrung?

Das Drehmoment ist die Kraft, mit der das Werkzeug gedreht wird. Wie viel Sie brauchen, hängt vor allem an zwei Dingen: am Bohrdurchmesser und am Boden. Ein größerer Durchmesser und ein festerer Boden verlangen mehr Drehmoment.

Als grobe Einordnung: Kleine Durchmesser für Sondier- und Erkundungsbohrungen kommen mit den kompakten Modellen aus. Bohrpfähle, Brunnen und Bohrungen für den Verbau liegen im mittleren Bereich. Große Durchmesser in festem Boden brauchen die großen Modelle. Die Einteilung ist eine Orientierung, ausgelegt wird jeder Antrieb anhand von Durchmesser, Boden und Trägergerät.

Klasse	Modelle	Drehmoment	Typische Aufgaben
Kompakt	BG 260, BG 480, BG 800, BG 1080	2.560 bis 10.800 Nm	Sondier- und Erkundungsbohrungen, Kampfmittelsondierung, kleine Durchmesser
Mittel	BG 1540 H, BG 1780, BG 1920, BG 2560 H, BG 2680, BG 3070 H, BG 3200	15.360 bis 32.000 Nm	Bohrpfähle, Brunnen, Vorbohren für den Berliner Verbau
Groß	BG 3840, BG 4260 H, BG 5120 H, BG 5300, BG 7600	38.400 bis 76.000 Nm	große Durchmesser, fester Boden

Passt der Antrieb zu Ihrem Trägergerät?

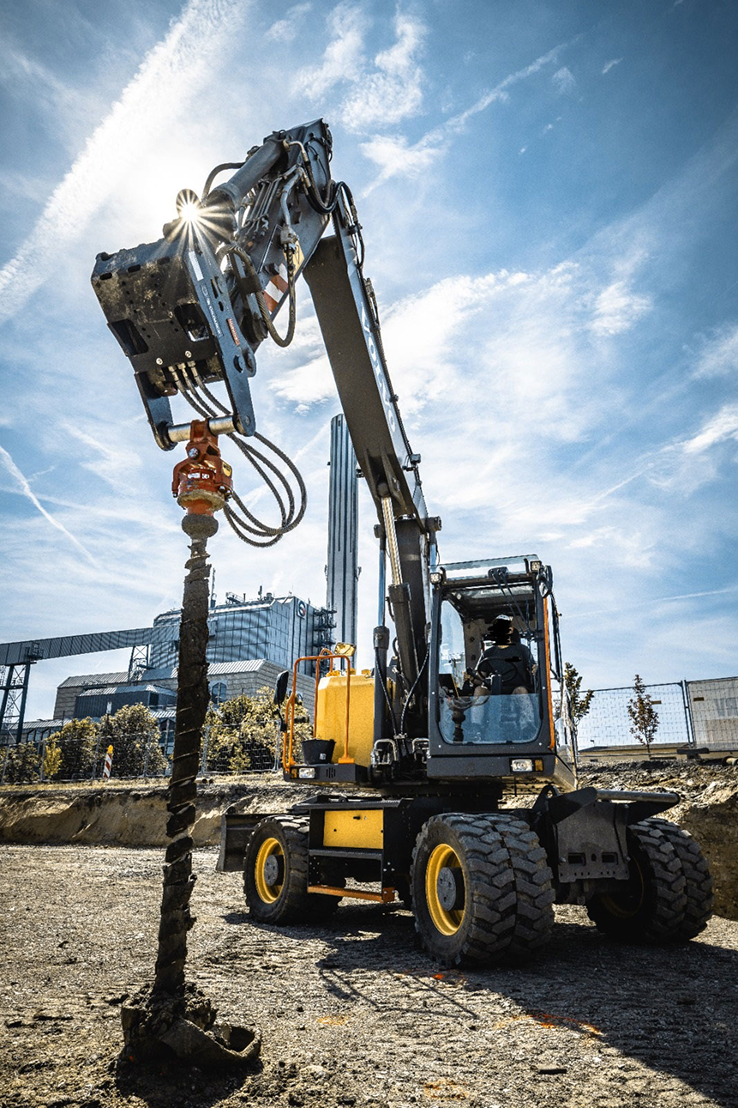

Der Bohrantrieb hängt am Ausleger Ihres Baggers. Deshalb müssen drei Dinge zusammenpassen:

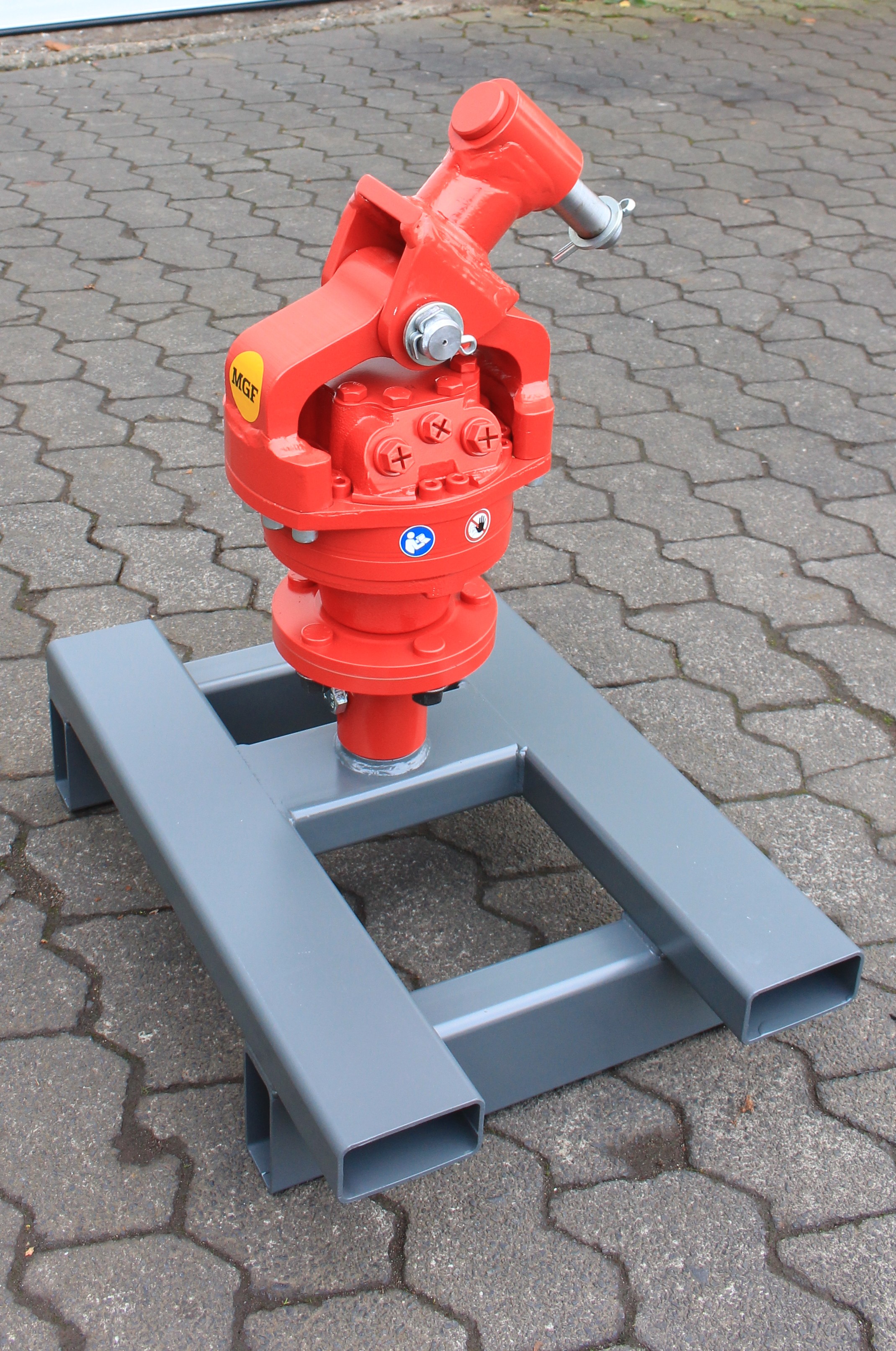

Gewicht: Der Antrieb samt Werkzeug muss zur Traglast des Baggers passen. Die MGF-Modelle reichen von 40 Kilogramm beim BG 260 bis über eine Tonne bei den großen Modellen.
Öldruck: Er bestimmt, wie viel Drehmoment der Antrieb tatsächlich liefert.
Ölmenge: Sie bestimmt, wie schnell das Werkzeug dreht.

Modell	Drehmoment	Gewicht	max. Öldruck	max. Ölmenge
BG 260	2.560 Nm	40 kg	400 bar	66 l/min
BG 480	4.800 Nm	80 kg	400 bar	120 l/min
BG 800	8.000 Nm	120 kg	400 bar	131 l/min
BG 1080	10.800 Nm	170 kg	400 bar	221 l/min
BG 1540 H	15.360 Nm	630 kg	375 bar	345 l/min
BG 1780	17.800 Nm	240 kg	400 bar	210 l/min
BG 1920	19.200 Nm	390 kg	400 bar	345 l/min
BG 2560 H	25.600 Nm	720 kg	375 bar	550 l/min
BG 2680	26.800 Nm	420 kg	400 bar	462 l/min
BG 3070 H	30.700 Nm	730 kg	375 bar	540 l/min
BG 3200	32.000 Nm	510 kg	400 bar	550 l/min
BG 3840	38.400 Nm	560 kg	400 bar	540 l/min
BG 4260 H	42.600 Nm	920 kg	375 bar	500 l/min
BG 5120 H	51.200 Nm	1.140 kg	375 bar	500 l/min
BG 5300	53.000 Nm	920 kg	380 bar	500 l/min
BG 7600	76.000 Nm	920 kg	380 bar	500 l/min

Welche Baggerklasse zu welchem Modell passt, hängt nicht allein am Gewicht, sondern auch an Ausleger, Zusatzkreis und Einsatz. Nennen Sie uns Ihr Trägergerät, wir sagen Ihnen, welcher Antrieb passt.

Muss ein Medium durch die Welle?

^{TIPP: HOHLWELLE}
Wenn Sie beim Bohren Wasser, Luft oder Beton direkt bis zum Bohrwerkzeug führen müssen, ist ein Bohrmotor mit Hohlwelle die richtige Wahl.

Bei MGF tragen diese Modelle ein „H“ im Namen: BG 1540 H, BG 2560 H, BG 3070 H, BG 4260 H und BG 5120 H, von 15.360 bis 51.200 Nm. Typische Einsätze sind Spülbohrungen im Brunnenbau.

Der Anschluss an Ihr Gerät

Damit der Antrieb sicher am Ausleger sitzt und das Öl ankommt, braucht es zwei Teile, die MGF passend zu Ihrem Gerät fertigt:

Adapterplatte zur Verbindung mit dem Ausleger oder Schnellwechsler
Hydraulikschlauchsatz für Zu- und Rücklauf

Beides finden Sie im Zubehör.

Checkliste für Ihre Anfrage

Mit diesen Angaben können wir den passenden Antrieb sofort auslegen:

Trägergerät: Hersteller, Typ und Gewicht
Öldruck und Ölmenge des Zusatzkreises
Bohrdurchmesser und Bohrtiefe
Boden: weich, gemischt, fest oder steinig
Anwendung, zum Beispiel Bohrpfahl, Brunnen oder Verbau
Muss Wasser, Luft oder Beton durch die Welle?

Fazit

Das stärkste Modell ist nicht automatisch das richtige. Der passende Antrieb liefert das Drehmoment, das Ihre Bohrung braucht, und passt in Gewicht und Ölbedarf zu Ihrem Bagger. Schicken Sie uns die Angaben aus der Checkliste, wir empfehlen das Modell.
